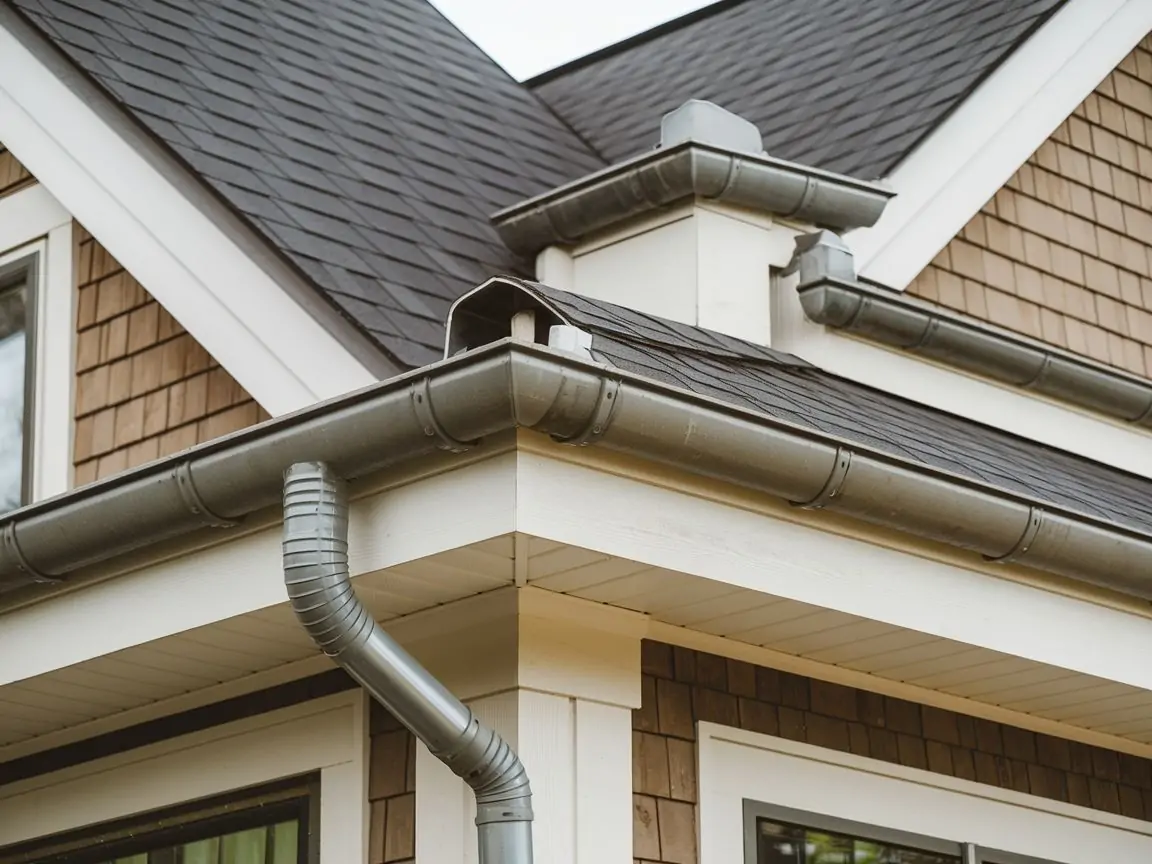

Jak prawidłowo dobrać rynny i rury spustowe za pomocą kalkulatora?

Dobór rynien i rur spustowych kalkulator – jak prawidłowo obliczyć potrzebne elementy systemu rynnowego

• Dobór rynien zależy od efektywnej powierzchni dachu (EPD)
• Nowoczesne kalkulatory uwzględniają lokalizację, typ dachu i natężenie opadów
• Właściwy system rynnowy zapobiega zalewaniu elewacji i zawilgoceniu murów
• Rozmiar rur spustowych musi być dopasowany do przekroju rynien

Prawidłowy dobór systemu rynnowego to kluczowy element każdej inwestycji budowlanej. Niedopasowane rynny mogą nie poradzić sobie z odprowadzaniem wody podczas intensywnych opadów, co prowadzi do przelewania się deszczówki i uszkodzenia elewacji. Współczesne zjawiska pogodowe, charakteryzujące się gwałtownymi burzami i nawalnymi deszczami, wymagają szczególnie starannego podejścia do projektowania systemów odwadniających dachy.

Do precyzyjnego określenia odpowiedniego rozmiaru rynien i rur spustowych niezbędne jest obliczenie efektywnej powierzchni dachu (EPD). Tradycyjna metoda opiera się na wzorze: EPD = (B/2 + C) × A, gdzie B to wysokość dachu, C to szerokość w poziomie, a A to długość. Dla dachów o złożonej konstrukcji, z lukarnami czy wieloma połaciami, obliczenia stają się znacznie bardziej skomplikowane. W takich przypadkach niezastąpione okazują się specjalistyczne kalkulatory systemów rynnowych, które automatycznie uwzględniają wszystkie parametry.

Nowoczesne kalkulatory doboru systemów rynnowych oferowane przez producentów jak Wavin Kanion, Galeco czy KROP znacząco upraszczają cały proces. Narzędzia te analizują nie tylko wymiary dachu, ale także uwzględniają lokalizację budynku (co wpływa na przewidywane natężenie opadów w danym regionie), typ dachu oraz preferowane rozmieszczenie rur spustowych. Dzięki temu otrzymujemy precyzyjną specyfikację wszystkich niezbędnych elementów, co pozwala uniknąć błędów podczas zakupu materiałów i planowania inwestycji.

Jak korzystać z kalkulatorów systemów rynnowych?

Obsługa kalkulatorów systemów rynnowych jest zazwyczaj intuicyjna i przebiega według podobnego schematu niezależnie od producenta. Na początku użytkownik wybiera typ dachu spośród dostępnych opcji: jednospadowy, dwuspadowy, wielospadowy czy kopertowy. Następnie wprowadza się dokładne wymiary konstrukcji dachowej – długość, szerokość, wysokość oraz kąt nachylenia połaci. Te dane pozwalają aplikacji precyzyjnie obliczyć całkowitą powierzchnię dachu, która wymaga odwodnienia.

W kolejnym kroku należy określić parametry dotyczące okapu – jego długość, wysokość do okapu oraz grubość warstwy ocieplenia elewacji. Te informacje mają kluczowe znaczenie dla prawidłowego dopasowania elementów systemu rynnowego do specyfiki budynku. Niektóre kalkulatory, jak ten oferowany przez Wavin Kanion, pozwalają również na wybór preferowanej kolorystyki systemu, co ułatwia wizualizację końcowego efektu i dopasowanie orynnowania do estetyki budynku.

Po wprowadzeniu wszystkich niezbędnych danych, kalkulator automatycznie wygeneruje zestawienie rekomendowanych produktów. System dobierze odpowiedni rozmiar rynien i rur spustowych, określi ich liczbę oraz wskaże dodatkowe elementy niezbędne do kompletnego montażu. Zaawansowane aplikacje, takie jak kalkulator Galeco, umożliwiają pobranie wyników w formie pliku Excel, co znacząco ułatwia późniejsze zamawianie materiałów. Większość kalkulatorów dobiera system rynnowy z uwzględnieniem najnowszych norm i wytycznych dotyczących przepustowości, co gwarantuje bezpieczeństwo i niezawodność instalacji nawet podczas ekstremalnych zjawisk pogodowych.

Najważniejsze parametry przy doborze systemów rynnowych

Efektywna wydajność hydrauliczna to jeden z kluczowych parametrów, który należy brać pod uwagę przy wyborze systemu rynnowego. Określa ona, ile wody deszczowej rynna jest w stanie odprowadzić w jednostce czasu. Im większa powierzchnia dachu, tym wyższa powinna być wydajność wybranego systemu. Nowoczesne rozwiązania, jak system Wavin Kanion, charakteryzują się pogłębionym profilem rynnowym, co zwiększa ich przepustowość i pozwala na zastosowanie mniejszej liczby rur spustowych przy zachowaniu pełnej funkcjonalności.

Umiejscowienie rur spustowych ma ogromny wpływ na efektywność całego systemu odwadniającego. Kalkulatory systemów rynnowych umożliwiają optymalne rozplanowanie położenia rur na elewacji budynku. Zgodnie z danymi z tabeli doboru wielkości rynien, system o tym samym przekroju może obsługiwać różne powierzchnie dachu w zależności od tego, czy lej spustowy znajduje się na środku rynny, na jej końcu czy za narożnikiem. Na przykład, dla rynny o przekroju 125 mm z rurą spustową 90 mm, wydajność systemu wynosi 180 m² gdy lej jest w środku, 90 m² gdy jest na końcu i 75 m² gdy znajduje się za narożnikiem.

Przy doborze systemu rynnowego istotna jest również jego odporność na czynniki atmosferyczne oraz łatwość montażu. Wysokiej jakości systemy rynnowe powinny zachowywać swoją funkcjonalność przez wiele lat bez konieczności przeprowadzania skomplikowanych prac konserwacyjnych. Współczesne rozwiązania, jak te oferowane przez czołowych producentów, charakteryzują się odpornością na korozję, wysoką sztywnością podczas eksploatacji oraz szczelnymi połączeniami, co gwarantuje długotrwałą i bezawaryjną pracę całego systemu odprowadzania wody deszczowej.





Najczęściej zadawane pytania dotyczące doboru rynien i rur spustowych

• Jak obliczyć efektywną powierzchnię dachu (EPD)? Do obliczenia EPD używa się wzoru: EPD = (B/2 + C) × A, gdzie B to wysokość dachu, C to szerokość mierzona w poziomie, a A to długość dachu. Dla bardziej skomplikowanych dachów warto skorzystać z kalkulatora online.
• Czy rozmiar rynny zawsze musi odpowiadać konkretnej rurze spustowej? Tak, każdy system rynnowy ma określone standardowe pary – np. rynna 125 mm z rurą spustową 90 mm. Niewłaściwe dopasowanie może prowadzić do zmniejszenia wydajności całego systemu.
• Ile rur spustowych potrzebuję na mój dom? Liczba rur spustowych zależy od powierzchni dachu, jego kształtu oraz intensywności opadów w danym regionie. Kalkulatory rynnowe pomogą określić optymalną liczbę i rozmieszczenie rur spustowych.
• Czy mogę zamontować system rynnowy samodzielnie? Montaż systemu rynnowego jest technicznie możliwy do wykonania samodzielnie, jednak wymaga precyzji i znajomości podstawowych zasad. Błędy w montażu mogą skutkować przeciekaniem systemu.
• Jak często należy czyścić rynny? Zaleca się czyszczenie rynien przynajmniej dwa razy w roku – na wiosnę i jesienią. W przypadku posesji otoczonych drzewami czyszczenie może być potrzebne częściej.

ŹRÓDŁO:

• [1]https://blog.wavin.com/pl-pl/kalkulator-system%C3%B3w-rynnowych-wavin-kanion-nowe-wygodne-narz%C4%99dzie[1]
• [2]https://rynny-bryza.pl/jak-dobrac-wielkosc-rynien-i-rur-spustowych-bryza/[2]
• [3]https://galeco.pl/porady/jak-obliczyc-potrzebna-liczbe-rynien-i-rur-spustowych[3]

Jak obliczyć efektywną powierzchnię dachu (EPD) przed doborem systemu rynnowego?

Efektywna powierzchnia dachu (EPD) to kluczowy parametr przy projektowaniu systemu rynnowego, który różni się od rzeczywistej powierzchni połaci dachowej. To właśnie EPD, a nie sama powierzchnia dachu, decyduje o wydajności systemu odwadniającego, który musi poradzić sobie nawet podczas nawalnych deszczy. Właściwe obliczenie EPD pozwala uniknąć problemów z przelewającą się wodą i zabezpiecza elewację przed zawilgoceniem.

Do precyzyjnego obliczenia EPD potrzebujemy kilku podstawowych pomiarów, które najlepiej wykonać przy pomocy laserowego dalmierza:

• Długość dachu (A) – parametr określający długość potrzebnych rynien
• Wysokość dachu (B) – mierzona od podstawy do najwyższego punktu (kalenicy)
• Szerokość rzutu poziomego (C) – odległość w poziomie od krawędzi do kalenicy

Podstawowy wzór na obliczenie EPD to: EPD = (B/2 + C) × A, gdzie wynik otrzymujemy w metrach kwadratowych. Dla dachów płaskich lub o nachyleniu poniżej 10° sytuacja jest prostsza – efektywna powierzchnia jest równa rzeczywistej powierzchni dachu.

Specyfika obliczania EPD dla różnych typów dachów

W przypadku dachów wielopołaciowych lub z lukarnami, obliczenia stają się bardziej złożone. Praktycznym rozwiązaniem jest podzielenie dachu na prostsze figury geometryczne i obliczenie EPD osobno dla każdej z nich. Co ważne, jeśli na dachu występują narożniki, konieczne jest uwzględnienie poprawek: dodanie 10% do EPD gdy narożnik znajduje się do 2 metrów od odpływu lub 5% gdy jest dalej.

Kluczową rolę w wydajności systemu odgrywa również rozmieszczenie rur spustowych. Optymalnie, rura spustowa powinna znajdować się 30-40 cm od narożnika budynku. Warto pamiętać, że umieszczenie odpływu na środku rynny może zwiększyć wydajność systemu nawet o 90% w porównaniu do odpływu umieszczonego na jej końcu.

Dla bardziej skomplikowanych konstrukcji dachowych warto sięgnąć po specjalistyczne kalkulatory online, które nie tylko ułatwią obliczenia, ale także uwzględnią dodatkowe parametry jak lokalizacja budynku (związana z regionalnymi wskaźnikami opadów).

Najczęstsze błędy przy obliczaniu EPD

Jednym z powszechnych błędów przy wyliczaniu EPD jest nieuwzględnianie wpływu narożników na spowolnienie przepływu wody. Równie istotne jest prawidłowe określenie kąta nachylenia dachu – im bardziej stroma połać, tym większa faktyczna powierzchnia dachu w porównaniu do jej rzutu poziomego.

Błędem jest również pomijanie specyfiki regionalnych opadów. W obszarach o intensywnych deszczach nawalnych system rynnowy powinien być zaprojektowany z większym zapasem wydajności. W przypadku wątpliwości zawsze warto skonsultować się z profesjonalistą lub skorzystać z kalkulatorów systemów rynnowych dostępnych na stronach renomowanych producentów, które znacząco upraszczają proces doboru właściwego systemu odwadniającego.

Porównanie darmowych kalkulatorów online do doboru rynien i rur spustowych

Właściwy dobór systemu rynnowego często wykracza poza proste obliczenia ręczne, zwłaszcza przy skomplikowanych konstrukcjach dachowych. Darmowe kalkulatory online stanowią doskonałe rozwiązanie tego problemu, oferując szybkie i precyzyjne wyliczenia dostosowane do indywidualnych potrzeb. Dzisiejsze narzędzia znacząco ewoluowały i potrafią uwzględniać nie tylko wymiary dachu, ale również lokalne warunki atmosferyczne czy specyfikę konstrukcji budynku.

Na rynku dostępnych jest kilka popularnych kalkulatorów, które różnią się funkcjonalnością i interfejsem użytkownika:

• Kalkulator Galeco – intuicyjny, z wizualizacją 3D i możliwością zapisania wyników w Excelu
• Kalkulator KROP – prosty w obsłudze, idealny dla standardowych konstrukcji dachowych
• Kalkulator Wavin Kanion – zaawansowany, uwzględniający regionalne natężenie opadów
• Kalkulator Bryza – oparty na tradycyjnych wzorach EPD z przejrzystą tabelą doboru

Kluczowe funkcje i różnice między kalkulatorami

Wybierając odpowiedni kalkulator, warto zwrócić uwagę na jego możliwości techniczne. Najbardziej zaawansowane narzędzia pozwalają na wybór typu dachu (jednospadowy, dwuspadowy, wielospadowy czy kopertowy) oraz umożliwiają wprowadzenie precyzyjnych wymiarów wszystkich połaci. Niektóre, jak kalkulator Wavin Kanion, uwzględniają również grubość ocieplenia elewacji czy preferowaną kolorystykę systemu.

Istotną różnicą jest sposób prezentacji wyników. Kalkulator Galeco prowadzi użytkownika krok po kroku, oferując na końcu kompleksowe zestawienie materiałów, podczas gdy KROP koncentruje się na prostym dopasowaniu rozmiaru do powierzchni. Szczególnie przydatna jest funkcja automatycznego ostrzegania o niewystarczającej wydajności wybranego systemu, co pomaga uniknąć kosztownych błędów projektowych.

Praktyczne wskazówki wykorzystania kalkulatorów

Aby w pełni wykorzystać potencjał online’owych kalkulatorów systemów rynnowych, warto odpowiednio się przygotować. Przed rozpoczęciem obliczeń należy dokładnie zmierzyć wszystkie parametry dachu – idealnie za pomocą laserowego dalmierza. Pamiętajmy, że precyzja wprowadzonych danych bezpośrednio przekłada się na dokładność wyliczeń.

Dobrą praktyką jest porównanie wyników z kilku różnych kalkulatorów, zwłaszcza przy nietypowych konstrukcjach dachowych. Warto również pamiętać, że nawet najlepszy kalkulator stanowi jedynie narzędzie pomocnicze. W przypadku bardziej skomplikowanych projektów czy obszarów o ekstremalnych warunkach atmosferycznych, wciąż nieoceniona pozostaje konsultacja z doświadczonym specjalistą.

Zalety nowoczesnych kalkulatorów online

Współczesne kalkulatory oferują znacznie więcej niż tylko podstawowe obliczenia EPD. Zaawansowane algorytmy uwzględniają optymalne rozmieszczenie rur spustowych, analizują wydajność hydrauliczną oraz generują kompletne zestawienia wszystkich potrzebnych elementów systemu. Niektóre narzędzia posiadają funkcję wizualizacji, pozwalającą zobaczyć, jak system będzie wyglądał na konkretnym budynku.

Największą zaletą kalkulatorów online jest jednak ich dostępność i prosty proces aktualizacji. Dzięki temu zawsze uwzględniają najnowsze normy i standardy, co ma kluczowe znaczenie wobec zmieniających się warunków klimatycznych i coraz częstszych ekstremalnych zjawisk pogodowych. Właściwie dobrany system rynnowy to nie tylko estetyczny element budynku, ale przede wszystkim gwarancja skutecznej ochrony przed destrukcyjnym działaniem wody opadowej.

Tabele doboru wielkości rynien i rur spustowych w zależności od parametrów dachu

Prawidłowy dobór wymiarów systemu rynnowego to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa budynku. Tabele doboru wielkości systemów rynnowych stanowią nieocenioną pomoc przy projektowaniu skutecznego odprowadzania wody deszczowej. Pozwalają one szybko określić, jaki przekrój rynien i rur spustowych będzie optymalny dla konkretnej powierzchni dachu.

Korzystanie z gotowych tabel to znaczne uproszczenie procesu projektowania, zwłaszcza gdy nie dysponujemy zaawansowanymi kalkulatorami online. Pamiętajmy jednak, że są to wartości orientacyjne, które w szczególnych przypadkach mogą wymagać korekty – zwłaszcza w regionach o wyjątkowo intensywnych opadach deszczu.

Standardowe systemy rynnowe i ich zastosowanie

Na rynku dostępnych jest kilka standardowych rozmiarów systemów rynnowych, które różnią się przekrojem rynny oraz średnicą rury spustowej. Wybór odpowiedniego systemu zależy głównie od efektywnej powierzchni dachu (EPD).

Oto zestawienie najpopularniejszych systemów:

• System 75 mm (rynna) / 63 mm (rura spustowa) – do 95 m² przy leju w środku; idealny dla altan i garaży
• System 100 mm / 80-90 mm – do 132 m²; odpowiedni dla małych budynków mieszkalnych
• System 125 mm / 90 mm – do 180 m²; standardowy wybór dla typowych domów jednorodzinnych
• System 150 mm / 110 mm – do 370 m²; dedykowany dla dużych budynków i hal przemysłowych

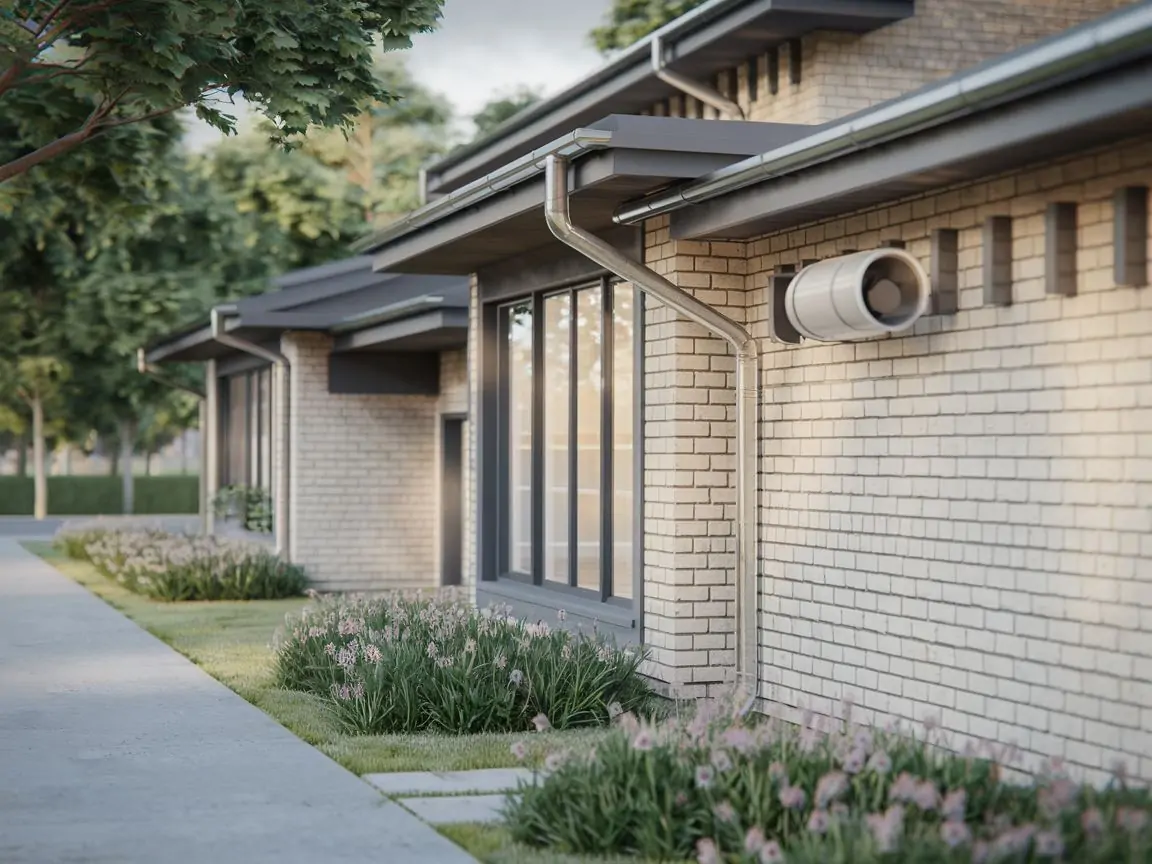

Wpływ położenia rury spustowej na wydajność systemu

Umiejscowienie rur spustowych znacząco wpływa na efektywność całego systemu. Ta sama rynna może obsługiwać różne powierzchnie dachu w zależności od położenia leja. Najefektywniejsze jest umieszczenie leja w środku rynny, co może niemal podwoić jej wydajność w porównaniu z umiejscowieniem na końcu.

Przykładowo, system z rynną 125 mm może obsługiwać 180 m² gdy lej jest w środku, ale tylko 90 m² gdy jest na końcu i zaledwie 75 m² gdy znajduje się za narożnikiem. Przy korzystaniu z tabel doboru zawsze sprawdzajmy, dla jakiego umiejscowienia leja spustowego podane są wartości. W przypadku bardziej skomplikowanych układów dachowych warto rozważyć zwiększenie liczby rur spustowych, przyjmując zasadę, że jedna rura powinna obsługiwać maksymalnie 10 metrów bieżących rynny.

Najczęstsze błędy przy samodzielnym doborze systemu rynnowego i jak ich uniknąć

Samodzielny dobór systemu rynnowego często wiąże się z popełnianiem błędów, które mogą skutkować poważnymi konsekwencjami dla całej konstrukcji budynku. Niedopasowany system odprowadzania wody to nie tylko problem estetyczny, ale przede wszystkim ryzyko zawilgocenia fundamentów i ścian. Świadomość najczęstszych pułapek pozwala uniknąć kosztownych napraw w przyszłości i zapewnić skuteczną ochronę przed wodą opadową.

Jednym z najpoważniejszych błędów jest niedoszacowanie rzeczywistej ilości wody, którą system będzie musiał odprowadzić. Wielu inwestorów wybiera rynny bazując wyłącznie na powierzchni dachu, kompletnie ignorując czynniki takie jak lokalne natężenie opadów czy ukształtowanie terenu. Pamiętajmy, że w górskich regionach czy na obszarach narażonych na gwałtowne deszcze nawalne, standardowe kalkulacje mogą okazać się niewystarczające.

Niewłaściwy dobór przekrojów i nieprawidłowe rozmieszczenie odpływów

Błędne określenie przekroju rynien i rur spustowych to prosta droga do przeciążenia systemu. Wiele osób kieruje się wyłącznie ceną, wybierając mniejsze przekroje niż wskazują kalkulatory, co w praktyce oznacza niewystarczającą przepustowość podczas intensywnych opadów.

Kolejny częsty błąd to niewłaściwe rozmieszczenie rur spustowych. Oto najczęstsze problemy:

• Zbyt duża odległość między rurami spustowymi (powyżej rekomendowanych 10 metrów)
• Umieszczanie odpływów w niewłaściwych miejscach (np. z dala od narożników)
• Nieuwzględnianie spadku rynny (min. 2-5 mm na metr bieżący)
• Brak analizy kierunku spływu wody z dachu

Odpowiednie rozplanowanie systemu odwodnienia dachu musi uwzględniać specyfikę konstrukcji oraz przewidywane obciążenia wodą opadową. Zbyt mała liczba rur spustowych oznacza zwiększone ryzyko przelewania się wody przez krawędzie rynien nawet przy prawidłowo dobranym ich przekroju.

Pomijanie kwestii rozszerzalności termicznej materiałów

Rozszerzalność termiczna to kluczowy parametr, o którym wielu inwestorów zapomina przy samodzielnym projektowaniu systemu rynnowego. Materiały takie jak PVC czy metal znacząco zmieniają swoje wymiary pod wpływem temperatury – latem wydłużają się, a zimą kurczą.

Brak uwzględnienia dylatacji może prowadzić do deformacji rynien, rozszczelnienia połączeń i w konsekwencji przecieków. Prawidłowo zaprojektowany system musi posiadać elementy kompensujące zmiany długości materiału, szczególnie na dłuższych odcinkach rynien. Warto również pamiętać o dostosowaniu metody montażu do rodzaju wybranego materiału – inne zasady obowiązują przy systemach z PVC, a inne przy metalowych.

Jak skutecznie uniknąć problemów – praktyczny przewodnik

Aby uniknąć kosztownych błędów przy doborze systemu rynnowego, warto skorzystać z profesjonalnych kalkulatorów online, które uwzględniają wszystkie istotne parametry. Kluczowe jest również konsultowanie wyników z ekspertami, zwłaszcza przy nietypowych konstrukcjach dachowych lub w regionach o ekstremalnych warunkach atmosferycznych.

Pamiętajmy, że właściwy system odwadniający to inwestycja na lata. Pozornie drobne oszczędności na etapie projektowania mogą skutkować poważnymi problemami w przyszłości. Prawidłowo dobrany i zamontowany system rynnowy stanowi niezbędny element ochrony całego budynku przed destrukcyjnym działaniem wody opadowej, zapewniając spokój ducha niezależnie od warunków atmosferycznych.
