Jakie są najważniejsze zasady zbrojenia ścian żelbetowych? Kompletny przewodnik

• Zbrojenie ścian żelbetowych musi spełniać minimalne wymagania normowe
• Rodzaj zbrojenia zależy od przeznaczenia ściany (fundamentowa, tarcza betonowa)
• Zbrojenie nośne stosuje się przy większych obciążeniach
• Otulina zbrojenia musi mieć odpowiednią grubość
• Prawidłowe rozmieszczenie prętów jest kluczowe dla trwałości konstrukcji

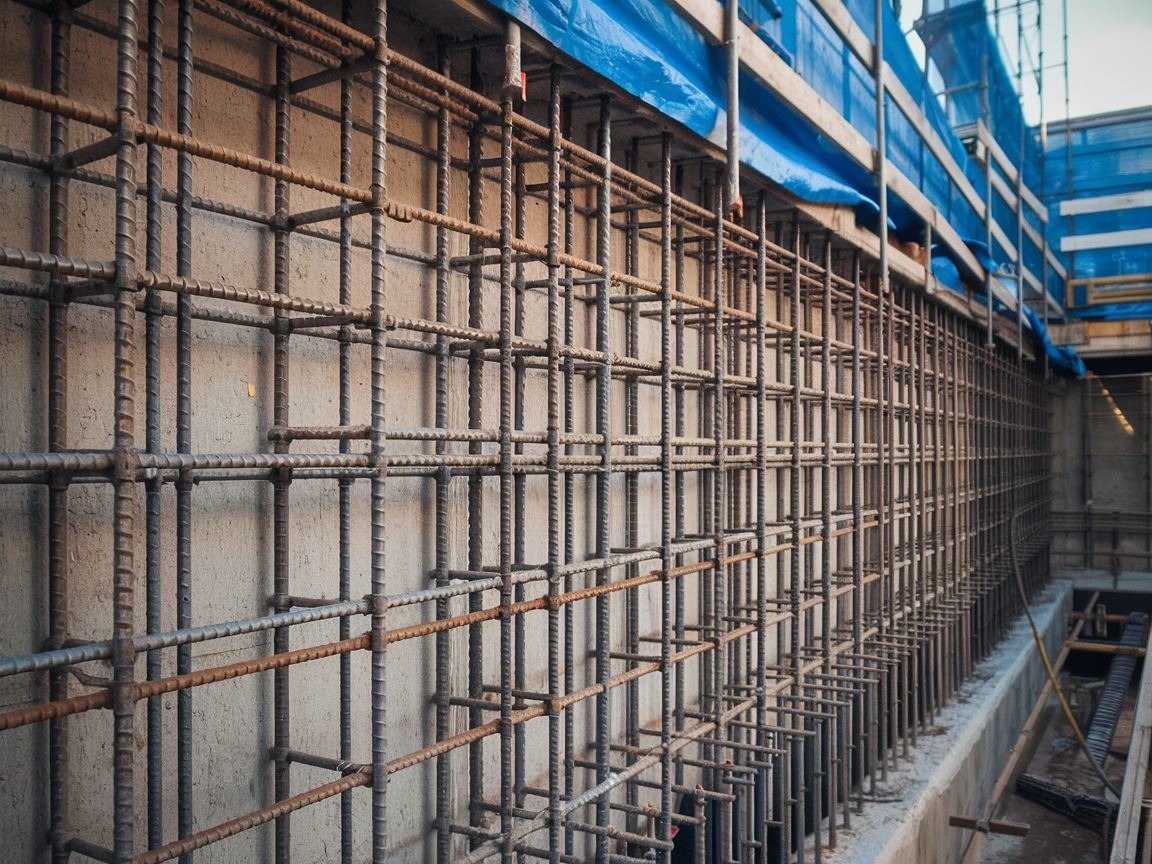

Zbrojenie ścian żelbetowych stanowi fundamentalny element konstrukcji budowlanych, zapewniający stabilność i nośność całej budowli. Proces ten wymaga precyzyjnego planowania i wykonania zgodnie z obowiązującymi normami budowlanymi, które określają minimalne wymagania dotyczące przekroju zbrojenia, jego rozmieszczenia oraz otuliny betonowej. Prawidłowo zaprojektowane i wykonane zbrojenie ścian żelbetowych znacząco wpływa na bezpieczeństwo, trwałość i funkcjonalność całej konstrukcji, stanowiąc niewidoczny, lecz niezbędny szkielet budynku.

Wybór odpowiedniego rodzaju zbrojenia zależy od wielu czynników, takich jak przewidywane obciążenia, funkcja ściany czy warunki środowiskowe, w których będzie ona pracować. Dwa główne rodzaje zbrojenia to zbrojenie nośne i słabo zbrojone, przy czym to pierwsze stosuje się w elementach poddanych większym obciążeniom. Materiały używane do zbrojenia ścian żelbetowych to najczęściej stalowe pręty żebrowane o różnych średnicach oraz siatki zbrojeniowe, które zapewniają lepszą przyczepność do betonu i efektywne przenoszenie obciążeń.

Kluczowe znaczenie dla trwałości konstrukcji ma również zachowanie odpowiedniej otuliny zbrojenia, czyli warstwy betonu chroniącej stal przed korozją i wpływem środowiska zewnętrznego. Nieprawidłowa otulina może prowadzić do przedwczesnego zużycia konstrukcji i kosztownych napraw. Równie istotne jest właściwe rozmieszczenie prętów zbrojeniowych, które powinno uwzględniać przewidywane siły działające na ścianę oraz minimalizować ryzyko powstawania rys i pęknięć w betonie.

Najczęściej zadawane pytania o zbrojenie ścian żelbetowych

• Jakie są minimalne wymagania dotyczące zbrojenia ścian żelbetowych? Minimalne wymagania określają normy budowlane i zależą od grubości ściany, klasy betonu i stali zbrojeniowej. Dla prętów o średnicy 8 mm minimalne zbrojenie wynosi 2,5 cm²/m, dla 10 mm – 3,1 cm²/m, dla 12 mm – 3,8 cm²/m, a dla 14 mm – 4,5 cm²/m.
• Czym różni się zbrojenie nośne od słabo zbrojonego? Zbrojenie nośne stosuje się, gdy stopień zbrojenia jest większy lub równy minimalnemu wymaganemu poziomowi i ma kluczowe znaczenie dla przenoszenia obciążeń. Zbrojenie słabo zbrojone znajduje zastosowanie w ścianach, które nie są narażone na duże obciążenia.
• Jakie materiały stosuje się do zbrojenia ścian żelbetowych? Najczęściej stosuje się stalowe pręty zbrojeniowe (gładkie lub żebrowane) o różnych średnicach oraz siatki zbrojeniowe. Coraz częściej wykorzystuje się również pręty z włókna szklanego (GFRP) lub włókna węglowego (CFRP), które są odporne na korozję.
• Jakie są najczęstsze błędy przy zbrojeniu ścian żelbetowych? Najczęstsze błędy to niedostateczna otulina zbrojenia, nieprawidłowe rozmieszczenie prętów, stosowanie zbyt małej ilości zbrojenia oraz niewłaściwe łączenie prętów. Błędy te mogą prowadzić do osłabienia konstrukcji i awarii budowlanych.

ŹRÓDŁO:

• [1]https://inspektor-budowy.pl/zbrojenie-scian-zelbetowych-kluczowe-aspekty-i-wymagania[1]
• [2]https://www.budnet.pl/Zbrojenie_scian_fundamentowych,Fundamenty,135416-czytaj.html[2]
• [3]https://inzynierbudownictwa.pl/zasady-projektowania-scian-zelbetowych-zgodnie-z-eurokodami[3]

Minimalne i maksymalne wartości zbrojenia pionowego i poziomego według aktualnych norm Eurokodu

Projektując ściany żelbetowe zgodnie z normą PN-EN 1992-1-1:2008 Eurokod 2, musimy przestrzegać ściśle określonych wartości granicznych dotyczących zbrojenia. Minimalne zbrojenie pionowe ścian powinno mieć pole przekroju równe 0,002 × Ac (gdzie Ac oznacza pole przekroju ściany). Jeżeli to minimalne zbrojenie jest wystarczające, norma zaleca umieszczenie połowy tego zbrojenia przy każdej powierzchni ściany. Z kolei maksymalne zbrojenie pionowe nie powinno przekraczać wartości 0,04 × Ac, co zapewnia odpowiednią urabialność mieszanki betonowej i właściwą współpracę między stalą a betonem.

Czy wiesz, że przekroczenie maksymalnego zbrojenia może prowadzić do problemów z betonowaniem? Zbyt gęste zbrojenie utrudnia prawidłowe rozprowadzenie i zagęszczenie mieszanki betonowej, co może skutkować powstawaniem pustek powietrznych i osłabieniem konstrukcji.

Wymagania dotyczące rozstawu prętów zbrojeniowych

Prawidłowy rozstaw prętów zbrojeniowych jest kluczowy dla zapewnienia równomiernego przenoszenia obciążeń. Eurokod ustala jasne wytyczne w tym zakresie. Rozstaw między sąsiednimi prętami pionowymi nie może przekraczać 400 mm ani trzykrotnej grubości ściany (s_v ≤ 400 mm oraz s_v ≤ 3×t, gdzie t to grubość ściany). To ograniczenie ma na celu zapewnienie odpowiedniej kontroli zarysowania oraz równomiernego rozłożenia sił w konstrukcji.

W przypadku zbrojenia poziomego, które należy umieścić równolegle do płaszczyzny ściany przy każdej powierzchni bocznej, minimalne pole przekroju powinno wynosić co najmniej 0,001 × Ac lub 25% zbrojenia pionowego (A_s,h ≥ min [0,001 A_c; 0,25 × A_s,v]). Maksymalny rozstaw prętów poziomych jest ograniczony do 400 mm, co zapewnia skuteczne przeciwdziałanie pęknięciom termiczno-skurczowym.



Dodatkowe wymagania dla intensywnie zbrojonych ścian

W sytuacjach, gdy pole przekroju zbrojenia pionowego przekracza 0,02 × Ac, Eurokod wymaga zastosowania dodatkowego zbrojenia poprzecznego. Wymagania te są zbliżone do tych, które stosuje się dla słupów żelbetowych. Zbrojenie poprzeczne pełni kluczową rolę w przypadku ścian poddanych znacznym obciążeniom, zapobiegając wyboczeniu prętów pionowych i zwiększając nośność całej konstrukcji. W praktyce projektowej spotykamy się z różnymi rodzajami zbrojenia poprzecznego:

• Strzemiona obejmujące główne pręty zbrojenia pionowego
• Pręty poprzeczne łączące obie warstwy zbrojenia
• Rozwiązania hybrydowe dostosowane do specyfiki konstrukcji
• Zbrojenie specjalne w obszarach szczególnie narażonych na koncentrację naprężeń

Średnica zbrojenia poprzecznego nie powinna być mniejsza niż 6 mm ani 25% największej średnicy zbrojenia podłużnego. To ograniczenie wynika z konieczności zapewnienia odpowiedniej sztywności elementów stabilizujących zbrojenie główne.

Pamiętajmy, że przedstawione wartości to minimalne wymagania normy. W praktyce, w zależności od funkcji ściany (np. ściany oporowe, ściany fundamentowe, tarcze betonowe) oraz przewidywanych obciążeń, projektant może zadecydować o zastosowaniu większego zbrojenia dla zapewnienia odpowiedniego poziomu bezpieczeństwa konstrukcji.

Rodzaje zbrojenia ścian żelbetowych i kryteria ich wyboru w zależności od obciążeń

Wybór odpowiedniego rodzaju zbrojenia dla ścian żelbetowych nie jest procesem przypadkowym – wymaga dokładnej analizy wielu czynników technicznych. Właściwie dobrane zbrojenie nie tylko zapewnia odpowiednią nośność konstrukcji, ale również wpływa na jej trwałość i ekonomiczność. Każdy rodzaj zbrojenia ma swoje specyficzne zastosowanie i parametry, które należy uwzględnić już na etapie projektowania, aby konstrukcja spełniała wszystkie wymagania normowe i użytkowe.

Projektanci stają przed wyzwaniem zoptymalizowania ilości i rozmieszczenia zbrojenia tak, aby uzyskać kompromis między bezpieczeństwem a kosztami. Warto pamiętać, że zbyt oszczędne zbrojenie może prowadzić do powstawania niebezpiecznych rys, podczas gdy nadmierne generuje niepotrzebne koszty.

Klasyfikacja zbrojenia ze względu na funkcję

Rodzaje zbrojenia możemy podzielić ze względu na ich podstawową funkcję konstrukcyjną:

• Zbrojenie główne (nośne) – przenosi podstawowe obciążenia działające na ścianę
• Zbrojenie konstrukcyjne – zapewnia integralność i stabilność elementu
• Zbrojenie rozdzielcze – rozkłada obciążenia na większą powierzchnię
• Zbrojenie przeciwskurczowe – zapobiega powstawaniu rys termiczno-skurczowych

W praktyce inżynierskiej najczęściej stosuje się kombinację różnych rodzajów zbrojenia, tworząc system, który optymalnie przenosi wszystkie przewidywane obciążenia. Szczególnie istotne jest to w przypadku ścian narażonych na zróżnicowane oddziaływania, jak parcie gruntu, napór wody gruntowej czy obciążenia sejsmiczne.

Kryteria wyboru zbrojenia w zależności od charakteru obciążeń

Charakter i wielkość przewidywanych obciążeń stanowią kluczowe kryterium przy doborze zbrojenia ścian żelbetowych. Ściany poddawane dużym obciążeniom pionowym wymagają innego podejścia niż te, które muszą przenosić głównie siły poziome.

Dla ścian obciążonych głównie siłami pionowymi (np. ściany nośne budynków wielokondygnacyjnych) stosuje się zbrojenie pionowe o większym przekroju, często uzupełnione o odpowiednie zbrojenie poziome. Warto zauważyć, że współczesne metody obliczeniowe pozwalają na precyzyjne określenie rozkładu naprężeń w ścianie i optymalne rozmieszczenie zbrojenia zgodnie z rzeczywistym przepływem sił.

W przypadku ścian narażonych na znaczne obciążenia poziome (np. ściany oporowe, ściany fundamentowe) kluczowe znaczenie ma zbrojenie poziome, zdolne do przenoszenia sił zginających i rozciągających. Często stosuje się tutaj zbrojenie dwustronne z prętami o większej średnicy przy powierzchni narażonej na rozciąganie.

Wpływ warunków środowiskowych na dobór zbrojenia

Warunki środowiskowe to często pomijany, lecz niezwykle istotny czynnik wpływający na wybór rodzaju i ilości zbrojenia. Klasy ekspozycji określone w normach budowlanych definiują agresywność środowiska i wymagania dotyczące ochrony zbrojenia przed korozją.

W środowiskach agresywnych (np. konstrukcje narażone na działanie wody morskiej, soli odladzających czy cykliczne zamrażanie i rozmrażanie) konieczne jest zastosowanie większej otuliny zbrojenia oraz często stali o podwyższonej odporności na korozję. Innowacyjnym rozwiązaniem dla szczególnie wymagających warunków jest zastosowanie zbrojenia z włókna szklanego (GFRP) lub włókna węglowego (CFRP), które są całkowicie odporne na korozję i mogą znacząco przedłużyć żywotność konstrukcji.

Pamiętajmy, że prawidłowy dobór zbrojenia musi uwzględniać nie tylko aktualne obciążenia, ale również przewidywane zmiany w czasie użytkowania konstrukcji oraz potencjalne oddziaływania wyjątkowe, jak uderzenia, wybuchy czy trzęsienia ziemi.

Prawidłowe rozstawy prętów i zasady rozmieszczania zbrojenia w ścianach żelbetowych

Precyzyjne rozmieszczenie prętów zbrojeniowych w ścianach żelbetowych stanowi fundament ich stabilności i nośności. Zgodnie z normą PN-EN 1992-1-1:2008 Eurokod 2, rozstaw między sąsiednimi prętami pionowymi nie może przekraczać 400 mm ani trzykrotnej grubości ściany (s_v ≤ 400 mm oraz s_v ≤ 3×t). Przestrzeganie tych ograniczeń ma kluczowe znaczenie dla równomiernego rozłożenia sił w konstrukcji oraz efektywnego kontrolowania zarysowania.

W przypadku zbrojenia poziomego, umieszczanego równolegle do płaszczyzny ściany przy każdej powierzchni bocznej, maksymalny rozstaw prętów również nie powinien przekraczać 400 mm. Takie rozwiązanie skutecznie przeciwdziała powstawaniu pęknięć termiczno-skurczowych, które mogłyby osłabić konstrukcję.

Wymagania dotyczące rozmieszczenia różnych typów prętów

Projektując układ zbrojenia w ścianach żelbetowych, warto pamiętać o następujących zasadach:

• Pręty pionowe powinny być rozmieszczone równomiernie, ze szczególnym uwzględnieniem naroży konstrukcji
• Zbrojenie poziome należy umieścić po obu stronach ściany, z polem przekroju minimum 0,001 × Ac lub 25% zbrojenia pionowego
• W przypadku, gdy pole przekroju zbrojenia pionowego przekracza 0,02 × Ac, należy zastosować dodatkowe zbrojenie poprzeczne
• Dla elementów intensywnie zbrojonych wymagania są zbliżone do tych stosowanych dla słupów żelbetowych

Czy wiesz, że średnica zbrojenia poprzecznego nie powinna być mniejsza niż 6 mm ani 25% największej średnicy zbrojenia podłużnego? Jest to ważne ograniczenie wynikające z konieczności zapewnienia odpowiedniej sztywności elementów stabilizujących zbrojenie główne.

Optymalizacja układu zbrojenia w zależności od obciążeń

Rozplanowanie zbrojenia powinno ściśle odpowiadać charakterowi przewidywanych obciążeń. W miejscach, gdzie występują większe naprężenia rozciągające, warto zagęścić układ prętów lub zastosować zbrojenie o większej średnicy. Szczególnie istotne jest właściwe zaprojektowanie zbrojenia w narożach ścian, gdzie naturalnie dochodzi do koncentracji naprężeń.

Zbyt rzadkie rozmieszczenie prętów może prowadzić do powstawania rys i pęknięć w betonie. Z drugiej strony, nadmierne zagęszczenie zbrojenia utrudnia prawidłowe zabetonowanie i może skutkować powstawaniem pustek powietrznych, które znacząco osłabiają konstrukcję. Znalezienie złotego środka wymaga doświadczenia i precyzyjnych obliczeń inżynieryjnych.

Specyfika zbrojenia w różnych typach ścian żelbetowych

W ścianach fundamentowych, narażonych na znaczne siły poziome od parcia gruntu czy naporu wody, należy szczególną uwagę poświęcić zbrojeniu poziomemu. W górnej części takich ścian często stosuje się dodatkowe pręty o większej średnicy, co zapobiega powstawaniu rys w miejscu połączenia ze ścianą nadziemną.

Z kolei w ścianach typu tarcze betonowe, przenoszących duże obciążenia w swojej płaszczyźnie, kluczowe znaczenie ma zastosowanie zbrojenia krzyżowego, złożonego z ortogonalnie ułożonych siatek lub prętów. Takie rozwiązanie umożliwia efektywne przenoszenie sił zarówno ściskających, jak i rozciągających, które mogą działać w różnych kierunkach w zależności od zmiennych obciążeń konstrukcji. W przypadku ścian z otworami, wokół nich należy zastosować dodatkowe zbrojenie w postaci „obramowania” z prętów o zwiększonej średnicy.

Zbrojenie poprzeczne w ścianach żelbetowych – kiedy jest wymagane i jak je prawidłowo wykonać

Zbrojenie poprzeczne w ścianach żelbetowych pełni kluczową rolę w zapewnieniu stabilności konstrukcji, szczególnie przy intensywnym zbrojeniu pionowym. Choć często niedoceniane, stanowi ono niezbędny element systemu przenoszenia obciążeń i zabezpieczenia przed wyboczeniem prętów głównych. Eurokod jasno określa, że zbrojenie poprzeczne staje się wymagane, gdy stopień zbrojenia pionowego przekracza 2% przekroju ściany (0,02 × Ac).

W praktyce inżynierskiej zbrojenie poprzeczne stosuje się również w innych sytuacjach, nawet przy mniejszym stopniu zbrojenia pionowego. Dotyczy to szczególnie obszarów narażonych na koncentrację naprężeń, takich jak:

• Strefy połączeń ścian z innymi elementami konstrukcyjnymi
• Obszary wokół otworów drzwiowych i okiennych
• Miejsca gwałtownej zmiany grubości ściany
• Rejony szczególnie wrażliwe na oddziaływania dynamiczne

Prawidłowe wykonanie zbrojenia poprzecznego

Przy wykonywaniu zbrojenia poprzecznego kluczowe znaczenie ma zachowanie odpowiednich odległości między prętami. Zbyt duże odstępy mogą prowadzić do utraty stabilności zbrojenia pionowego, natomiast zbyt małe utrudniają prawidłowe zabetonowanie konstrukcji. Zgodnie z dobrą praktyką inżynierską, maksymalny rozstaw elementów zbrojenia poprzecznego nie powinien przekraczać 300 mm w kierunku poziomym oraz 400 mm w kierunku pionowym.

Szczególną uwagę należy zwrócić na prawidłowe połączenie zbrojenia poprzecznego ze zbrojeniem głównym. Pręty poprzeczne powinny obejmować pręty pionowe tworząc zamknięte pętle lub być kotwione w sposób zapewniający skuteczne przenoszenie sił. Czy wiesz, że niewłaściwe zakotwienie zbrojenia poprzecznego jest jednym z najczęstszych błędów wykonawczych, prowadzących do osłabienia konstrukcji?

Innowacyjne rozwiązania w dziedzinie zbrojenia poprzecznego

Rozwój technologii materiałowych przyniósł nowe możliwości w zakresie zbrojenia poprzecznego ścian żelbetowych. Coraz większą popularność zyskują prefabrykowane kosze zbrojeniowe, które znacznie przyspieszają proces budowy i minimalizują ryzyko błędów wykonawczych. Takie rozwiązania są szczególnie cenne przy realizacji dużych inwestycji, gdzie czynnik czasu odgrywa istotną rolę.

Warto również wspomnieć o specjalnych łącznikach dystansowych, które zapewniają precyzyjne utrzymanie projektowanych odległości między siatkami zbrojenia. Te niepozorne elementy mają ogromny wpływ na finalną jakość konstrukcji, zapobiegając przemieszczeniom zbrojenia podczas betonowania.

Podsumowując, prawidłowe zaprojektowanie i wykonanie zbrojenia poprzecznego w ścianach żelbetowych stanowi niezbędny element zapewniający trwałość i bezpieczeństwo konstrukcji. Choć często jest to element mniej widoczny i pozornie drugorzędny, jego rola w przenoszeniu obciążeń i stabilizacji zbrojenia głównego jest nie do przecenienia. Przestrzeganie norm i zasad dobrej praktyki inżynierskiej w tym zakresie pozwala uniknąć kosztownych błędów i zapewnić długotrwałą eksploatację budynku.
